Дроссель клапан вентиляция


Оборудование, производимое для систем вентиляции, отличается многообразием исполнения и строгой функциональностью каждого элемента системы. Эффективная приточно-вытяжная вентиляция реализуется при помощи значительного количества оборудования. Спецификация оборудования зависит от особенностей помещений и определяется на этапе проектирования.



Состав приточно-вытяжной вентиляции



Рассмотрим типовой состав вентиляционной системы, применяемой для оснащения офиса, торговой точки или коттеджа:

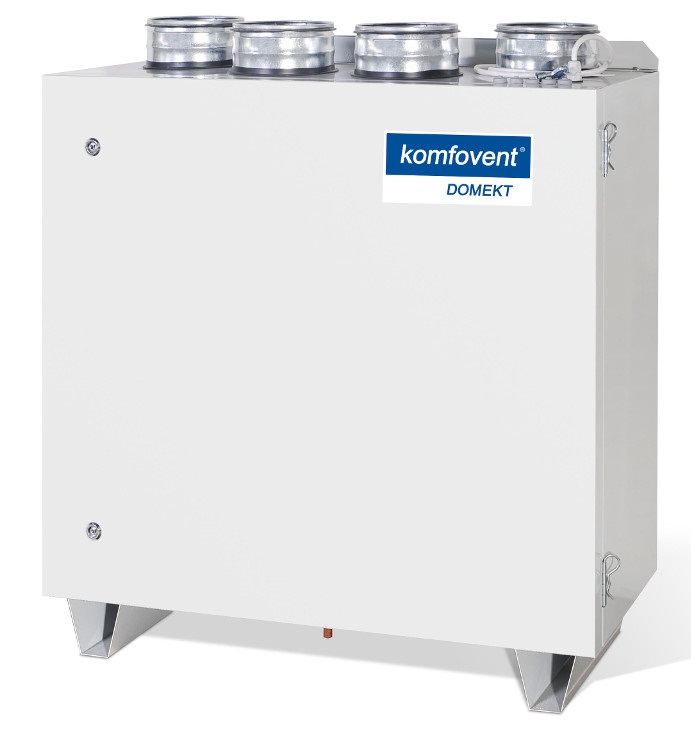

·         приточно-вытяжная установка с рекуператором, имеющая определенную мощность, производительность и уровень напора;

·         воздухозаборные решетки;

·         два воздушных клапана;

·         два воздушных фильтра;

·         жесткие и гибкие воздуховоды требуемого диаметра и сечения;

·         шумоглушитель;

·         дроссель-клапаны;

·         воздухораспределительные коробки;

·         коробки для поступления воздуха;

·         анемостаты для коробок.

Необходимость использования той или иной позиции из состава приведенного выше перечня оборудования обосновывается при проектировании. Количество единиц каждого типа элементов системы рассчитывается, исходя из площади вентилируемых помещений и их количества.

Для чего нужны отдельные элементы приточно-вытяжной вентиляции?

Вначале рассмотрим наименее известные компоненты системы вентиляции, про которые знают только специалисты. Использование этих компонентов имеет важное значение для организации надежного функционирования вентиляционной системы в целом.

Начнем с элемента, известного под названием дроссель клапана. Дроссель клапан представляет собой разновидность воздушного клапана с возможностью ручного управления. При инсталляции вентиляции выполняется монтаж воздуховодных каналов. Монтажники прокладывают магистральный воздушный канал и делают ответвления от него в каждое помещение. Как правило, основная магистраль выполняется на основе воздуховодов большего сечения и диаметра. Ответвления имеют меньшие геометрические размеры.

На всех ответвлениях воздуховодов монтируется дроссель клапан. Вентиляция помещений осуществляется через проходной канал клапана. Дроссель клапан необходим для балансировки объема воздуха, подаваемого в конкретное помещение. Величина объема воздуха рассчитывается при проектировании. После инсталляции системы вентиляции производится ее наладка, включающая балансировку воздушных потоков с помощью дроссель клапанов. Наладка производятся путем частичного перекрытия клапана ручной заслонкой. При уменьшении проходного канала клапана, увеличивается скорость воздуха, что может вызвать увеличение уровня шума в воздуховоде. Поэтому, рекомендуется размещение дроссель клапана непосредственно на входе в помещение перед анемостатом.

Следующим интересным, но малоизвестным элементом вентиляции является шумоглушитель. Это устройство позволяет снизить шум вентиляционной приточно-вытяжной установки до приемлемого уровня. Шумоглушители устанавливаются непосредственно в вентиляционной установке, после приточного и вытяжного вентиляторов. Аэродинамический шум, возникающий при работе вентиляторов, эффективно нейтрализуется шумоглушителями. Результат достигается при помощи звукопоглощающего материала, расположенного внутри корпуса шумоглушителя. Уровень снижения шумов зависит от длины шумоглушителя, которая должна быть не меньше 1 м.

Далее остановимся на оборудовании вентиляции, известном, как переточные решетки. Напомним, что принцип приточно-вытяжной вентиляции состоит в подаче наружного воздуха и принудительном отводе внутреннего воздуха из помещений. Данный принцип обеспечивает избыточное воздушное давление, необходимое для эффективного удаления отработанного воздуха. Нормальное функционирование приточно-вытяжной вентиляции возможно при беспрепятственном перемещении воздушных масс между всеми помещениями. Такое перемещение воздуха достигается за счет установки в межкомнатных стенах специальных коробок с переточными решетками. При наладке системы вентиляции выполняется регулировка жалюзи переточной решетки для обеспечения требуемого перетока воздуха.

Все производимые вентиляционные установки оснащаются блоком автоматики, необходимым для управления режимом работы системы вентиляции. В простых и недорогих установках вентиляции используются блоки автоматики, способные управлять скоростью вращения вентиляторов, поддерживать заданную температуру нагнетаемого воздуха и обеспечивать безопасную работу всех элементов установки. Температурный режим обеспечивается за счет рекуператора, дополненного электрическим или водяным калорифером.

Для более сложных вентиляционных установок применяются блоки автоматики с расширенными возможностями. Такие блоки выполняются на основе микропроцессоров и имеют дистанционный пульт управления, оснащенный качественным дисплеем. Они могут отслеживать состояние воздушных фильтров и воздушных клапанов, управлять работой воздухоувлажнителя и взаимодействовать с системой «умного дома».
