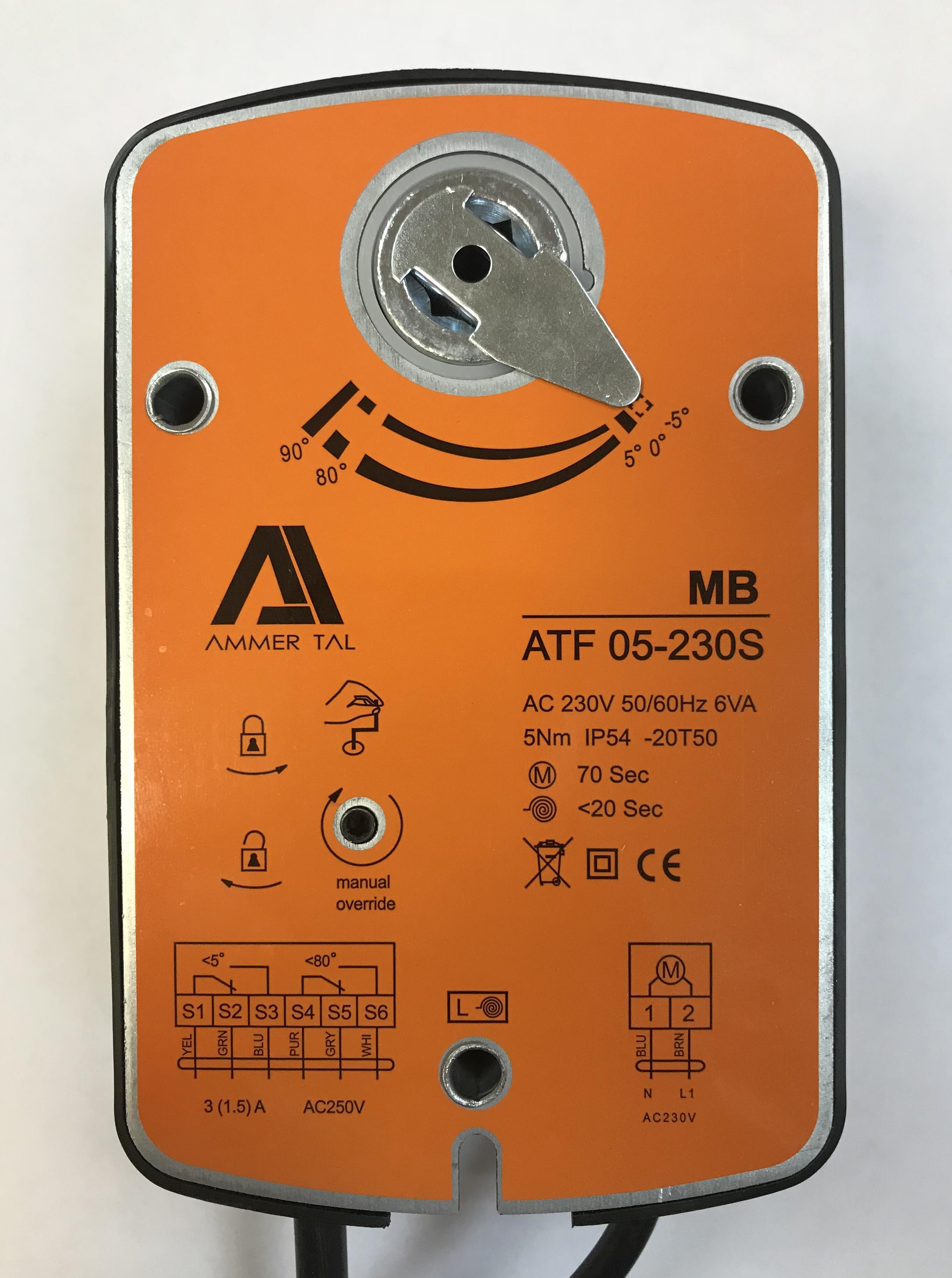

Электромеханический привод AMMER TAL ATF 24/230 с возвратной пружиной предназначен для установки на противопожарных клапанах сечением до размера 850х850.
Как работает. Взаимосвязь между клапаном и электроприводом следующая: заслонка в рабочем положении — пружина привода взведена. Когда питание отключается, заслонка все-равно остается в защитном положении благодаря пружинному механизму, накопившему энергию.
Сигнализация о положениях клапана. Фиксированные микропереключатели, входящие в комплектацию привода АТФ230, сигнализируют о конечных положениях, которые занимает заслонка. За счет золотого/серебряного напыления на контактах устройств они могут быть подключены к цепи различной силы (мА или А).
Для определения промежуточного положения предусмотрен механический указатель на корпусе прибора.
Ручное управление. Управлять приводом АТФ230 можно в ручном режиме с фиксацией в нужном положении. Вручную можно и разблокировать устройство.
|
Модель |
ATF 220/24 |
|
Время поворота двигателя |
70 с |
|
Время поворота пружины |
20 с |
|
Вспомогательные переключатели |
2 однопол., 1 мА… 3 (0,5) А, 250 В~ |
|
Кабель |
1 м, 2 x 0.75 мм² / 1 м, 6 x 0.75 мм² |
|
Крутящий момент |
5 Нм |
|
Крутящий момент пружины |
4 Нм |
|
Питание |
230 В~ или 24 В |
|
Площадь заслонки ≈ |
Определяет изготовитель клапана |
|
Присоединение |
Передающее звено 12х12 мм |
|
Серия |
ATF |
|
Управление |
Откр/Закр |
