Фото производителя. Внешний вид исполнения может отличаться.
Электропривод · AIRS
AIRS BLF230A(3.0)
- Питание 220/230 В~ 50…60 Гц
- Крутящий момент от 3 Нм при ном. напряжении
- С возвратной пружиной
- Корпус IP 54
Описание AIRS BLF230A(3.0)

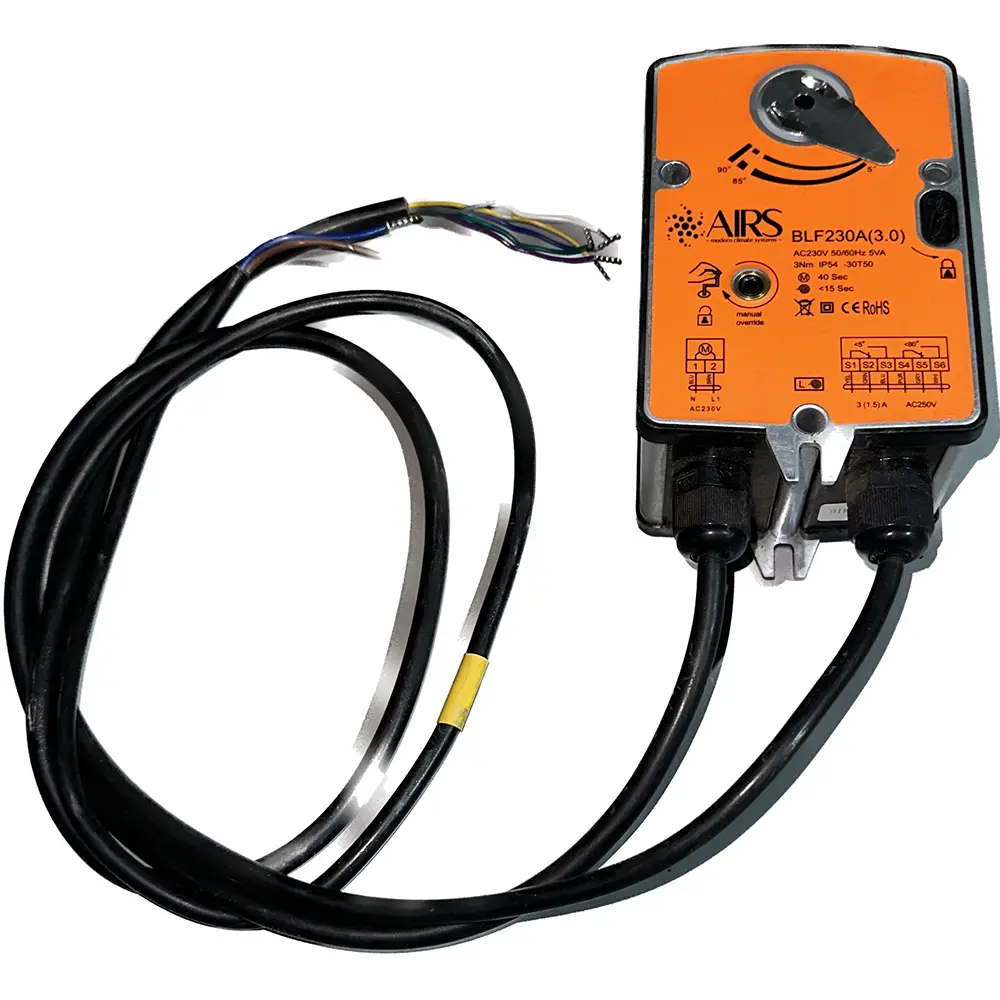

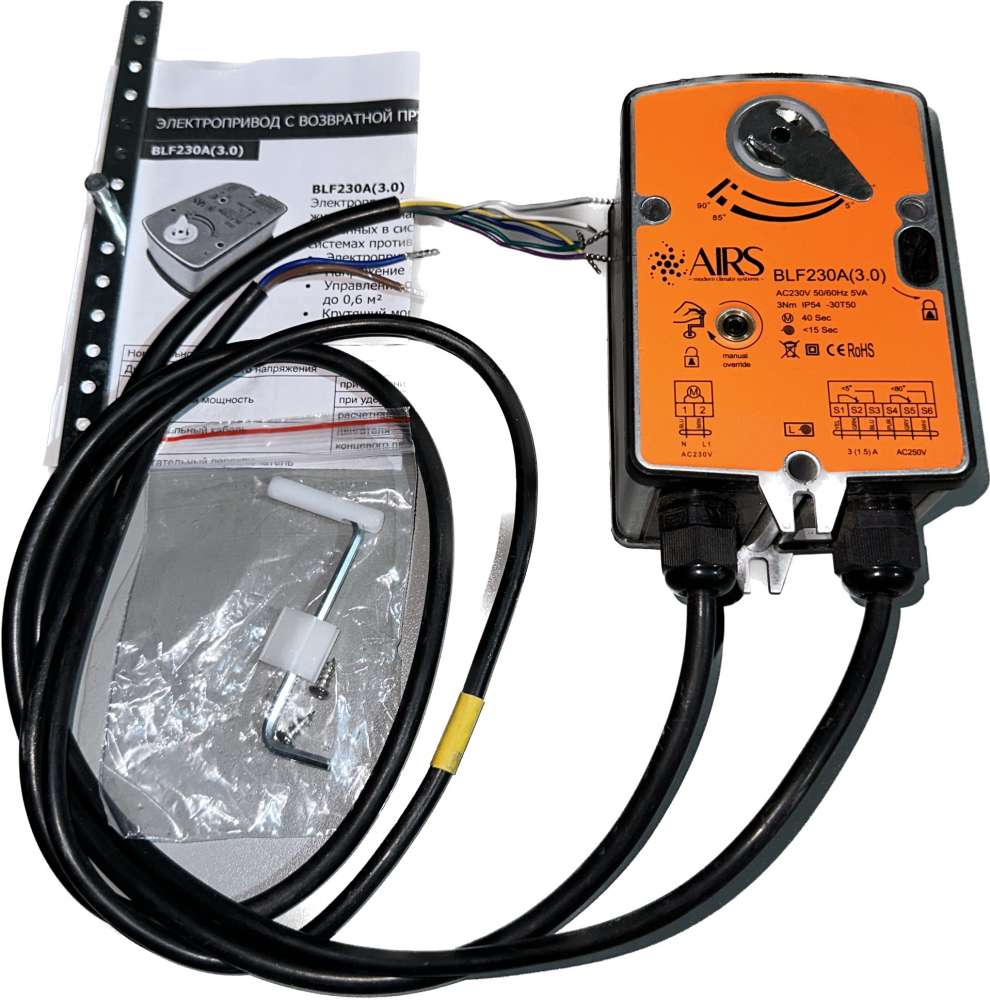

Электропривод AIRS BLF230A(3.0) для противопожарных и дымовых клапанов.
Основные параметры: питание 220/230 В~ 50…60 Гц, крутящий момент не менее 3 Нм при ном. напряжении, время поворота 40 с.
Есть возвратная пружина: при отключении питания она возвращает заслонку клапана в исходное положение за ≤ 15 с.
Встроенные вспомогательные переключатели 3(1.5) А, АС 230 В, точки переключения 5°…80° — для сигнала положения клапана на щит автоматики.
Степень защиты корпуса IP 54, рабочая температура -30°…+50° С, ресурс 60 000 циклов, вес не более 1,2 кг.
Подберем привод под ваш клапан: пришлите тип и размер клапана, инженер проверит крутящий момент и схему подключения.
Технические характеристики
| Номинальное напряжение | 220/230 В~ 50…60 Гц |
|---|---|
| Диапазон номинального напряжения | 198…242 В |
| Потребляемая мощность, при движении | 5 Вт |
| Потребляемая мощность, при удержании | 2 Вт |
| Потребляемая мощность, расчетная | 5 ВА |
| Соединительный кабель, двигателя | 1 м; 2 х 0,75 мм² |
| Соединительный кабель, концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатели | 3(1.5) А, АС 230 В |
| Крутящий момент, двигателя | Min 3 Нм при ном. напряжении |
| Крутящий момент, пружины | Min 3 Нм |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° |
| Время поворота, двигателя | 40 сек. |
| Время поворота, пружины | ≤ 15 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | ниже 62 дБ |
| Температура окружающей среды | -20°…+50° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,2 кг |
Документация AIRS BLF230A(3.0)
PDF
Сертификат соответствия на электроприводы AIRS (добровольный, ПромТехСтандарт, до 13.03.2027)PDF · 2,7 МБ
СертификатСкачатьPDF
Декларация ЕАЭС N RU Д-CN.РА01.В.87386/25 на электроприводы AIRS (ТР ТС 004/2011, до 10.02.2030)PDF · 84 КБ
ДекларацияСкачатьНе нашли нужный документ? Запросите у инженера
