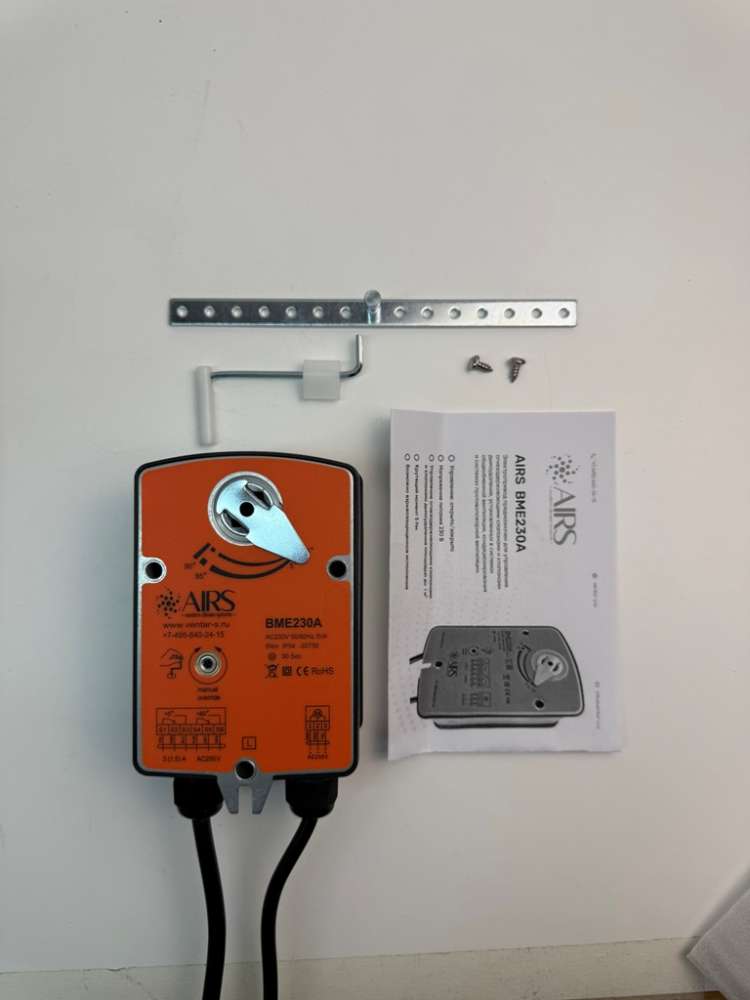

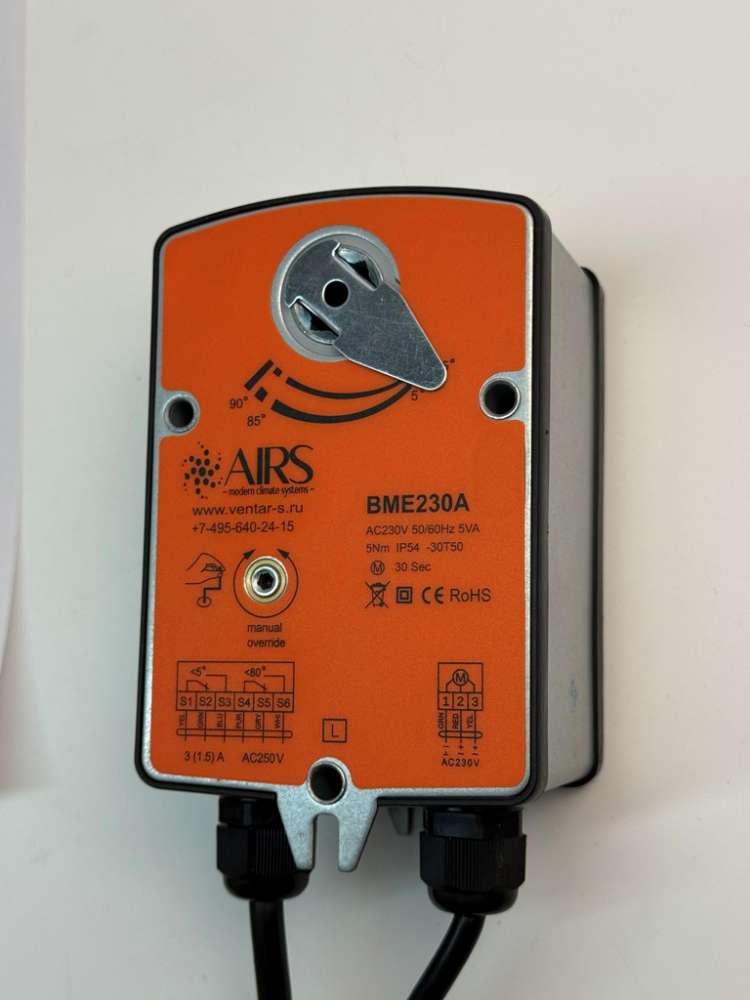

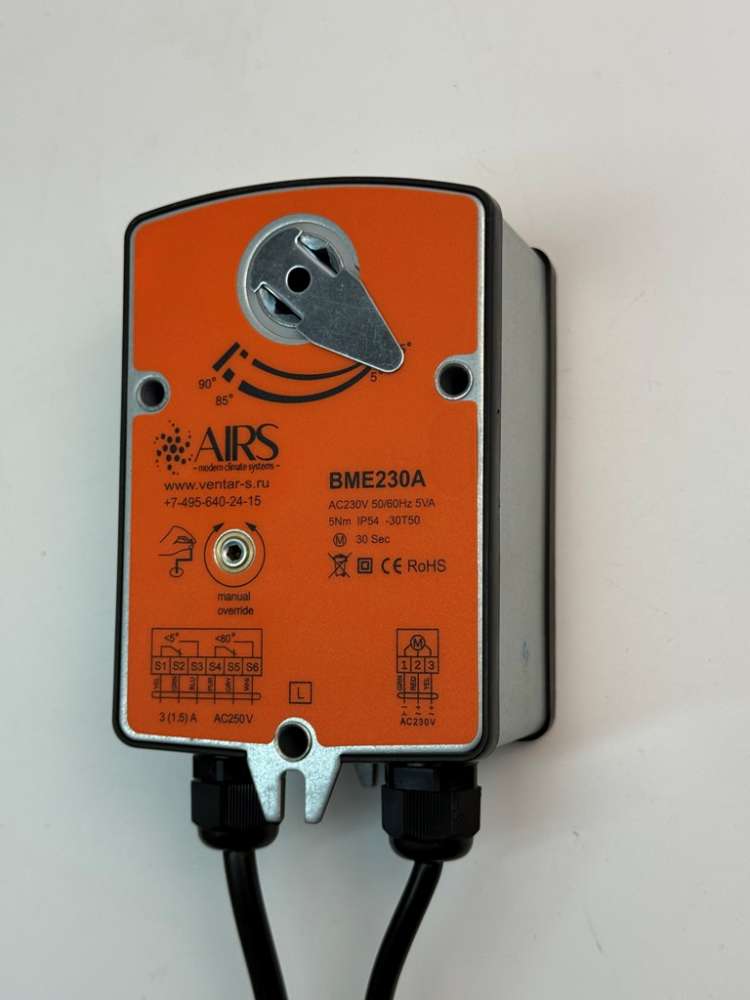

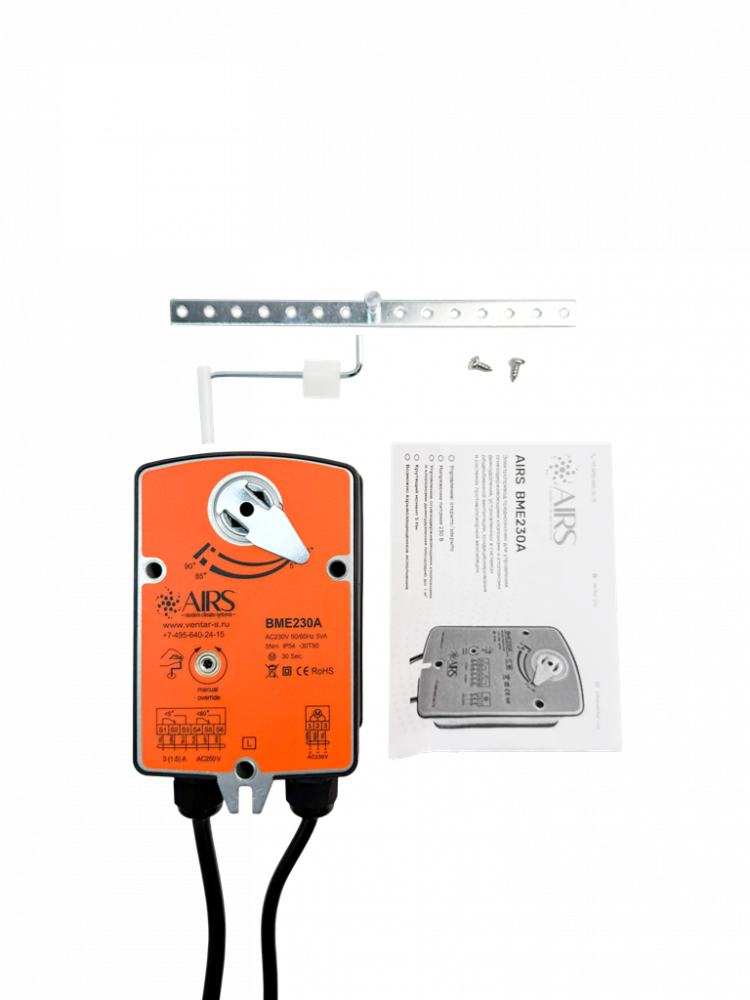

Фото производителя. Внешний вид исполнения может отличаться.
Электропривод · AIRS
AIRS BME230A
- Питание 230 В~ 50…60 Гц
- Крутящий момент от 5 Нм при ном. напряжении
- Корпус IP 54
Описание AIRS BME230A
Электропривод AIRS BME230A для противопожарных и дымовых клапанов.
Основные параметры: питание 230 В~ 50…60 Гц, крутящий момент не менее 5 Нм при ном. напряжении, время поворота 30 с.
Встроенные вспомогательные переключатели 3(1.5) А, АС 250 В, точки переключения 5°…80° — для сигнала положения клапана на щит автоматики.
Степень защиты корпуса IP 54, рабочая температура -30°…+50° С, ресурс 60 000 циклов, вес не более 1,75 кг.
Подберем привод под ваш клапан: пришлите тип и размер клапана, инженер проверит крутящий момент и схему подключения.
Технические характеристики
| Номинальное напряжение | 230 В~ 50…60 Гц |
|---|---|
| Диапазон номинального напряжения | 207…253 В~ |
| Потребляемая мощность, при движении | 5 Вт |
| Потребляемая мощность, в покое | 2,5 Вт |
| Потребляемая мощность, расчетная | 5 ВА |
| Соединительный кабель, двигателя | 1 м; 3 х 0,75 мм² |
| Соединительный кабель, концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатели | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 5 Нм при ном. напряжении |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота | 30 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 50 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,75 кг |
